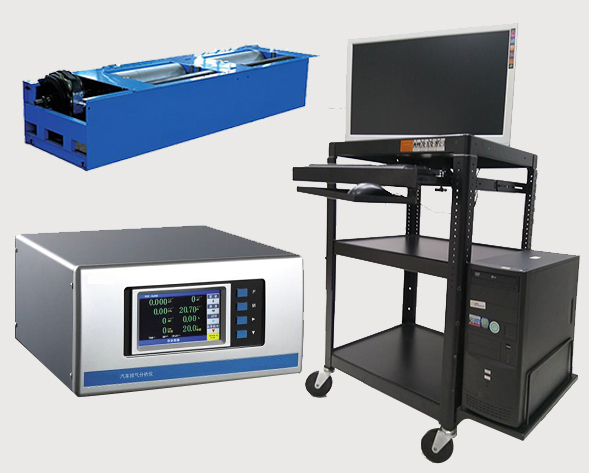

汽車環保檢測診斷維修治理設備（小車）汽油車用

一、 （小車）汽油車用(ASM穩態工況法)

汽車排放氣體分析儀

（1）主要功能特點

組分                        測量范圍             分辨力

HC                          0-9999 x10-6         1 x10-6

CO                          0-14.000%            0.001%

CO2                         0-18.00%             0.01%

NO                          0-5000 x10-6         1 x10-6

O2                          0-25.00%             0.02%

（2）示值誤差：

組分         量程范圍            絕對誤差                    相對誤差

           0-2000 x10-6                                       士3%

 HC        2001-5000 x10-6       士4x10-6                     士5%

           5001-9999 x10-6                                    士10%

 CO        0-10.00%                                           士3%

           10.01-14.00%          士 0.02%                     士5%

 CO2       0-16.00%              士0.3%                       士3%

           16.01-18.00%                                       士5%

NO        0-4000 x10-6                                        士4%

          4001-5000 x10-6        士25x10-6                    士8%

O2        0-25.00%               士0.1%                       士5%

（3）重復性：

組分                      絕對誤差                     相對誤差

HC                       士3 x10-6                        士2%

CO                       士0.02%                          士2%

CO2                      士0.1%                           士2%

NO                       士20 x10-6                       士3%

O2                       士0.1%                           士3%

（4）主要功能特點：

    采用不分光紅外吸收原理檢測汽車排氣成分CO  HC CO2  以及NO  電化學原理檢測O2

    滿足環保新國標GB18285-2018技術要求。

    彩色大屏幕液晶顯示。

    配備 R232串行接口與外部計算機通訊。

底盤測功機

    底盤測功機，是通過車輛動力學原理，來測試車輛的底盤輸出功率，以此來評價車輛的動力性能，另一方面通過雙滾筒風冷式電渦流機吸功器對被測車輛加載阻力，以此來模擬車輛在道路上的行駛的實際狀態。

    電慣量模擬，道路阻力模擬，雙滾筒風冷式電渦流器（160KW),氣囊舉升，名牌氣動元件，嵌入式核心控制器，全數字IGBT控制方式，滿足最大總質量3500kg以下車檢測。

允許承載質量：3t

最大吸收扭矩：測量范圍：1600N.m

測量誤差：≤±2 %

最高車速： 130km/h

測量誤差：≤±1%

吸收功率： 160kw

滾筒直徑： 320mm

滾筒摩擦系數：≥0.9

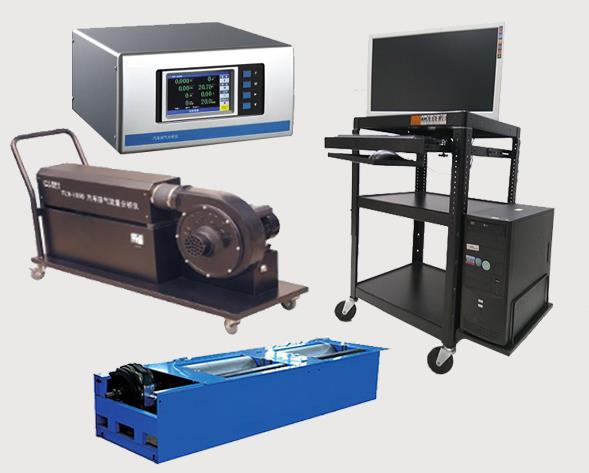

氣體流量分析儀(VMAS穩態法使用)

【主要技術參數】

◆定額工作環境                     ◆示值誤差

a)溫度：5℃~40℃;                  a)流量：±4%

b)相對濕度：20%~90%;               b)O2 : ±5%（F.S）;

c)大氣壓力：70.0kpa~106.0kpa;      c)溫度：±1℃

d)電源電壓：AC 220V±22V；         d)壓力：±3%

e)電源屏率：50Hz±0.5 Hz           ◆重復性

◆預熱時間:小于30min               a)流量：±2.0%；

◆測量范圍

b)O2 :相對標準偏差不大于1.5%；

a）流量：3~12m3/min;               ◆O2 響應時間   ≤20s

b）O2 :2~22.5%vol;                 ◆O2 漂移

c）溫度：5℃~150℃;                a)零點漂移：±2.5%（F.S）;

d）壓力：70.0kpa~120.0kpa          b)量距漂移：±2.5%（F.S）;

◆分辨率                           ◆壓力回程誤差：≤3%；

a）流量：0.1L/S;                   ◆消耗功率：1000W

b）O2 : 0.01%vol;                  ◆重量：65Kg

c）溫度：0.1℃;
